乳化瀝青碎石封層施工流程

1)乳化瀝青的制備

改性乳化瀝青是以乳液狀高分子聚合物對(duì)乳化瀝青進(jìn)行改性或者以高分子聚合物改性瀝青進(jìn)行乳化所得到的產(chǎn)品。乳化瀝青類型根據(jù)集料品種及使用條件選擇。陽(yáng)離子乳化瀝青可適用于各種集料品種,陰離子堿性石料。乳化瀝青的破乳速度、粘度宜根據(jù)施工方法選擇。

根據(jù)設(shè)計(jì)要求確定制備乳化瀝青用的基質(zhì)瀝青和乳化劑。采用二次熱混合工藝制備乳化瀝青。將乳化劑溶于-定量的水，再加入膠乳和穩(wěn)定劑,調(diào)節(jié)適宜的pH值，后將混合溶液加熱至一定溫度；同時(shí)將瀝青加熱至一定的溫度(加熱溫度 根據(jù)基質(zhì)瀝青和乳化劑經(jīng)試驗(yàn)確定， -般不超過(guò)180。C)，按批復(fù)的設(shè)計(jì)配合比確定的油水質(zhì)量比加入到上述乳化劑溶液中，經(jīng)膠體磨高速剪切直至得到均勻-致的瀝青乳液。

乳化瀝青宜存放在立式罐中，并保持適當(dāng)?shù)臄嚢瑁A存期以不離析、不凍結(jié)、不破乳為度。2.2乳化改性瀝青撒布

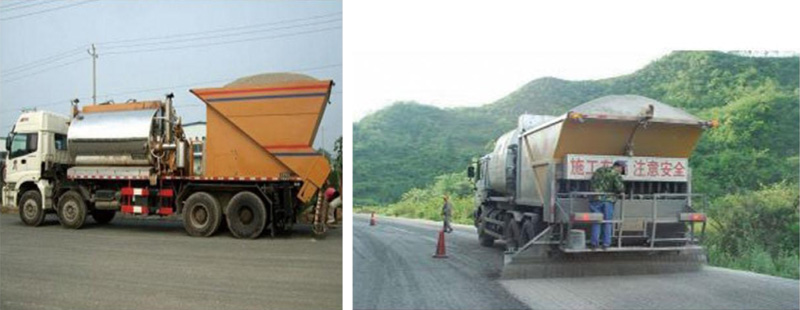

封層采用乳化改性瀝青表面處治，使用電腦主控全自動(dòng)瀝青撒布車噴灑乳化改性瀝青，灑布量和酒布效果。在常溫下撒布，封層乳化瀝青用量：1 kg/m2 ~ 1.2 kg/m2。撒布時(shí)穩(wěn)定撒布車速度以噴灑量，噴油管與路面垂直并有適當(dāng)高度，要求撒布均勻、不露白、不重不漏,且不得在表面形成堆積。封層撒布后，用全自動(dòng)碎石撒布車撤布規(guī)定規(guī)格(3 mm ~ 5 mm)的石料。

在噴灑封層油時(shí)，在灑布車噴油管外端設(shè)置遮護(hù)鐵皮或使用塑料薄膜對(duì)硬路肩、路緣石、護(hù)欄柱等設(shè)施進(jìn)行遮擋,以防被瀝青污染。

瀝青撤布注意事項(xiàng)如下：

①瀝青撤布前應(yīng)對(duì)下承層認(rèn)真處理,保持干凈、干燥；

②施工期間如遇下雨，應(yīng)在下承層充分干燥的條件下撒布；

③在撒布過(guò)程中，撒布車應(yīng)保持勻速行駛,撒布均勻；

④在撒布過(guò)程中,應(yīng)注意接頭的處理。主要包括橫向接頭和縱向接頭的處理。

橫向接頭的處理：在橫向接頭的位置，再次施工時(shí)可在每次橫向接頭撒布前采用油氈或土工布等物將已撒布路段覆蓋住，然后進(jìn)行撒布。縱向接頭的處理:在第二次撒布時(shí)，在縱向應(yīng)與前次撒布的瀝青有一定量的重疊。重疊寬度-般為兩個(gè)相鄰噴頭的間距。注意外側(cè)噴頭與接頭邊緣在同一條線上。
